KIA Cee'd: Ampoules - Entretien - Manuel du conducteur KIA Cee'dKIA Cee'd: Ampoules

AVERTISSEMENT - Manipulation des phares

Avant de manipuler les phares, assurez-vous que le frein de stationnement est correctement enclenché et que le contacteur d'allumage est sur la position " LOCK ", puis éteignez les phares afin d'éviter de vous brûler les doigts ou de recevoir une décharge électrique au cas où le véhicule bougerait de façon soudaine.

Utilisez uniquement des ampoules de la puissance spécifiée.

ATTENTION

Assurez-vous de remplacer l'ampoule grillée par une ampoule de la même puissance. Dans le cas contraire, le fusible ou le système électrique peut être endommagé.



ATTENTION

Si vous ne disposez pas des outils nécessaires, des ampoules adaptées et du savoir-faire requis, adressezvous à un concessionnaire KIA agréé. Il s'avère souvent difficile de remplacer les ampoules de phares, car d'autres pièces du véhicule doivent être démontées pour accéder à l'ampoule. Cela se vérifie notamment lorsque vous devez retirer le bloc optique afin d'accéder à l'ampoule (ou aux ampoules).

Démonter/installer le bloc optique peut endommager le véhicule.

Remplacement des phares, feux de position, clignotants et feux antibrouillard


Remplacement des phares, feux de position, clignotants et feux antibrouillard avant

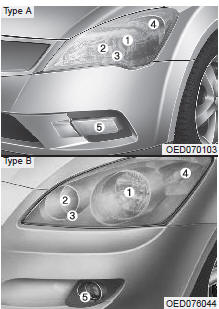

  1. Phare (Bas)
  2. Phare (Haut)
  3. Feu de position
  4. Clignotant avant
  5. Feu antibrouillard avant (le cas échéant)

* Le phare de votre véhicule peut différer de celui présenté sur l'illustration.

Ampoule de phare


Ampoule de phare

AVERTISSEMENT - Ampoules halogènes
  •  Les ampoules halogènes contiennent du gaz sous pression ; si elles sont brisées, des morceaux de verre seront projetés.
  • Manipulez toujours les ampoules halogènes avec précaution et évitez les rayures et autres dégâts. Si les ampoules sont allumées, évitez tout contact avec des liquides. Ne touchez jamais le verre avec vos mains nues. Des résidus d'huile peuvent surchauffer l'ampoule et la faire éclater une fois allumée.

    Une ampoule doit être allumée uniquement lorsqu'elle est installée dans le bloc optique.

  •  Si une ampoule est endommagée ou fêlée, remplacez-la immédiatement et jetez-la dans un emplacement appropriée.
  •  Portez des lunettes de protection lorsque vous remplacez une ampoule. Laissez refroidir l'ampoule avant de la manipuler.


  1. Ouvrez le capot.
  2. Déposez le couvre-radiateur supérieur (Type B).

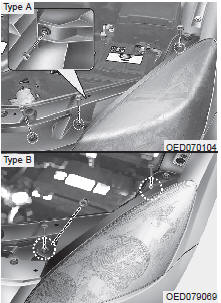

  3. Desserrez les boulons de fixation et démontez le bloc optique de la caisse de votre véhicule.
  4.  Déconnectez le connecteur d'alimentation de l'arrière du bloc optique.

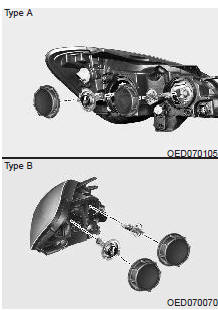

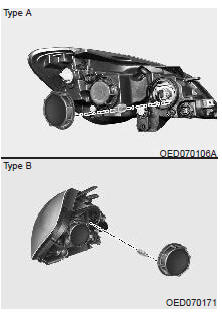

  1. Retirez le cache en le tournant dans le sens inverse des aiguilles d'une montre.
  2. Débranchez le connecteur-douille de l'ampoule.
  3. Déclipsez l'agrafe de l'ampoule du phare en appuyant sur l'extrémité et en la poussant vers le haut (le cas échéant).
  4. Ôtez l'ampoule du bloc du phare.
  5. Installez une nouvelle ampoule de phare et clipsez l'agrafe de l'ampoule du phare en alignant l'agrafe avec la rainure sur l'ampoule.
  6.  Branchez le connecteur de l'ampoule.
  7.  Installez le cache en le tournant dans le sens des aiguilles d'une montre.
  8.  Connectez le connecteur d'alimentation à l'arrière du bloc optique.
  9.  Réinstallez le bloc optique dans la caisse du véhicule.


  1. Déposez le bloc optique de la caisse du véhicule.
  2.  Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du bloc.
  3. Retirez l'ampoule de sa douille en appuyant dessus et en la faisant tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de l'ampoule s'alignent sur le filetage de la douille. Sortez l'ampoule de la douille.
  4. nsérez une nouvelle ampoule dans la douille en la faisant tourner jusqu'à ce qu'elle soit bloquée.
  5. lacez la douille dans le bloc optique de sorte que les pattes de la douille s'alignent avec les fentes du bloc.

    Insérez la douille dans le bloc, puis tournez la dans le sens des aiguilles d'une montre.

  6. Reposez le bloc optique dans la caisse du véhicule.


  1. Déposez le bloc optique de la caisse du véhicule.
  2. Déposez le cache en le tournant dans le sens inverse des aiguilles d'une montre.
  3. Déposez la douille du bloc.
  4. Déposez l'ampoule de la douille en la tirant vers l'extérieur.
  5. Placez une nouvelle ampoule.
  6. Reposez la douille dans le bloc.
  7. Reposez le cache en le tournant dans le sens des aiguilles d'une montre.
  8. Reposez le bloc optique dans la caisse du véhicule.

Ampoules de phares antibrouillard avant (le cas échéant)


Ampoules de phares antibrouillard avant (le cas échéant)

  1.  Enlevez le pare-chocs avant sous le couvercle.
  2.  Placez votre main derrière le parechocs avant.
  3.  Déconnectez le connecteur d'alimentation de la douille.
  4.  Retirez la douille de l'ampoule du compartiment en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du compartiment.
  5.  Placez la nouvelle douille de lampe dans le compartiment de sorte que les pattes de la douille s'alignent avec les fentes du compartiment.

    Insérez la douille dans le compartiment, puis tournez la dans le sens des aiguilles d'une montre.

  6.  Connectez le connecteur d'alimentation à la douille.
  7.  Replacez le pare-chocs avant sous le couvercle.

Remplacement de l'ampoule du répétiteur latéral (le cas échéant)


Remplacement de l'ampoule du répétiteur latéral (le cas échéant)

Type A

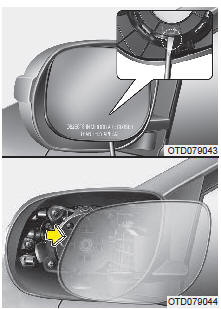

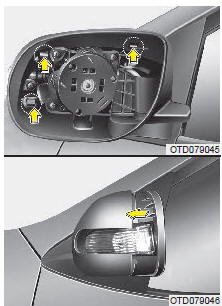

  1.  Utilisez un tournevis à lame plate et sortez délicatement l'optique de son bloc.


  1. Déposez le couvercle du bloc en appuyant sur les 3 crochets.


  1. Dévissez le boulon et retirer la lentille de son bloc.

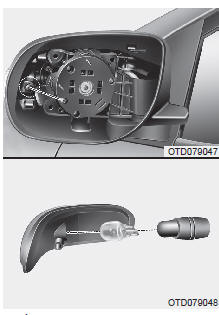

  2.  Retirez l'ampoule de sa douille.
  3. Placez une nouvelle ampoule dans la douille.
  4. Reposez le bloc dans l'ordre inverse de la dépose.

Type B


Type B

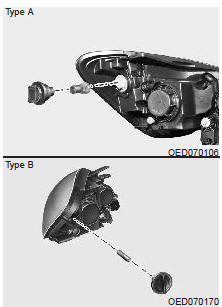

  1.  Retirer l'ensemble de l'éclairage du véhicule en poussant sur la lentille et en sortant l'ensemble.
  2.  Débrancher le connecteur électrique de l'ampoule.
  3.  Séparer les pièces de la douille et de la lentille en tournant la douille dans le sens contraire des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent avec les fentes de la pièce de la lentille.
  4.  Sortir l'ampoule en tirant dessus.
  5.  Placer une nouvelle ampoule dans la douille.
  6.  Remonter la douille et la lentille.
  7.  Brancher le connecteur électrique de l'ampoule.
  8.  Réinstaller le montage lumineux sur la carrosserie du véhicule.


Remplacement des ampoules du bloc optique arrière combiné


Remplacement des ampoules du bloc optique arrière combiné

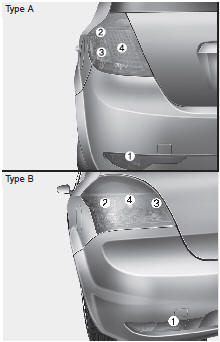

  1.  Feux arrière anti-brouillard (le cas échéant)
  2.  Clignotant arrière
  3.  Feu de recul
  4.  Feu stop et feu arrière
  5.  Feu arrière

Type A / Type B


Type A / Type B

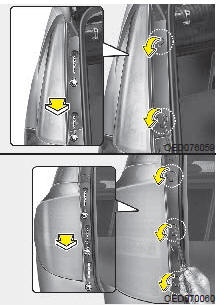

  1. Ouvrez le hayon arrière.

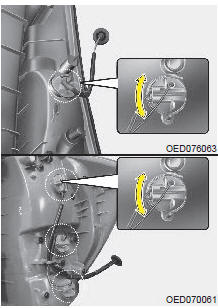

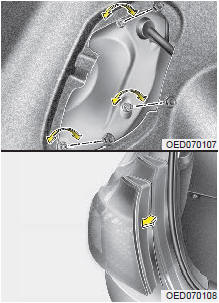

  2.  Enlever la plaque en tournant la vis en plastique dans le sens contraire des aiguilles d'une montre et retirer le couvercle.


  1. Dévissez le boulon de fixation de l'ampoule.
  2. Déposez le dispositif d'éclairage combiné arrière du véhicule.


  1. Enlever la douille de l'ensemble en tournant la douille dans le sens contraire des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent avec les fentes du montage.


  1. Enlever l'ampoule de la douille en appuyant dessus et en la tournant jusqu'à ce que les pattes de l'ampoule s'alignent avec les fentes de la douille.

    Sortez l'ampoule de la douille.

  2. Placer une nouvelle ampoule dans la douille et la visser jusqu'à ce qu'elle soit en place.
  3. Placer la douille dans l'ensemble en alignant les pattes de la douille avec les fentes du montage. Pousser la douille dans l'ensemble et la tourner dans le sens des aiguilles d'une montre.
  4.  Réinstallez le dispositif d'éclairage de la caisse du véhicule.
  5.  Serrez les vis.
  6.  Réinstallez le cache.

Type C


Type C

  1. Ouvrez le hayon arrière.
  2. Déserrez les vis de fixation du dispositif d'éclairage à l'aide d'un tournevis cruciforme.
  3. Retirer le dispositif d'éclairage combiné arrière de la caisse du véhicule.


  1. Enlever la douille de l'ensemble en tournant la douille dans le sens contraire des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent avec les fentes du montage.
  2. Enlever l'ampoule de la douille en appuyant dessus et en la tournant jusqu'à ce que les pattes de l'ampoule s'alignent avec les fentes de la douille.

    Sortez l'ampoule de la douille.

  3. Placer une nouvelle ampoule dans la douille et la visser jusqu'à ce qu'elle soit en place.
  4. Placer la douille dans l'ensemble en alignant les pattes de la douille avec les fentes du montage. Pousser la douille dans l'ensemble et la tourner dans le sens des aiguilles d'une montre.
  5.  Réinstallez le dispositif d'éclairage de la caisse du véhicule.
  6.  Serrez les vis.

Feu antibrouillard arrière

  1.  Retirez le bloc optique du véhicule en enlevant la vis.
  2.  Débranchez le connecteur électrique de l'ampoule.
  3.  Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du bloc.
  4.  Retirez l'ampoule de sa douille en appuyant dessus et en la faisant tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que les languettes de l'ampoule s'alignent sur le filetage de la douille. Sortez l'ampoule de la douille.
  5.  Placez une nouvelle ampoule dans la douille.
  6.  Réassemblez la douille et les éléments de l'optique.
  7.  Branchez le connecteur électrique de l'ampoule.
  8.  Réinstallez le bloc optique dans la caisse du véhicule.

Remplacement d'un feu stop surélevé (le cas échéant)


Remplacement d'un feu stop surélevé (le cas échéant)

Si le feu ne fonctionne pas, faites contrôler le véhicule par un concessionnaire KIA agréé.

Remplacement de l'ampoule de l'éclairage de la plaque d'immatriculation


Remplacement de l'ampoule de l'éclairage de la plaque d'immatriculation

  1. Dévisser avec un tournevis cruciforme les vis maintenant la lentille.
  2. Enlever la lentille.
  3.  Retirer l'ampoule en tirant dessus.
  4. Placer une nouvelle ampoule.
  5. Replacer la lentille correctement avec les vis de maintien.

Remplacement des ampoules de l'éclairage intérieur


Remplacement des ampoules de l'éclairage intérieur

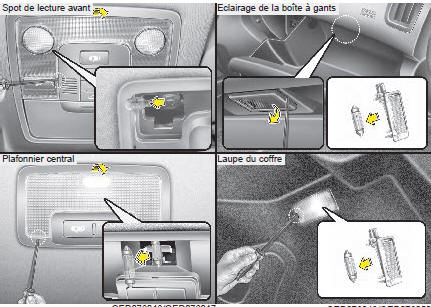

  1.  Utilisez un tournevis à lame plate et sortez doucement l'optique de son bloc.
AVERTISSEMENT

Avant d'intervenir sur l'éclairage intérieur, assurez-vous que le bouton " OFF " est enfoncé pour éviter de vous brûler les doigts ou d'être victime d'une décharge électrique.

  1. Sortez l'ampoule en tirant dessus.
  2.  Placez une nouvelle ampoule dans la douille.
  3.  Alignez les pattes de l'élément d'optique avec les rainures du bloc optique et clipsez l'optique en place.
ATTENTION

Manipulez les lentilles, les pattes des lentilles et le carter en plastique avec soin pour éviter de les salir ou de les endommager.

    Fusibles
    Le système électrique d'un véhicule est protégé des dommages liés à une surcharge électrique par des fusibles. Ce véhicule dispose de 2 (ou 3) boîtiers de fusibles, l'un situé ...
