Chevrolet Cruze: Bloc-fusibles d'ensemble d'instruments
Le bloc-fusibles du tableau de bord se trouve du côté conducteur du tableau de bord. Pour accéder aux fusibles :
- Ouvrir le couvercle du bloc-fusibles en le détachant au sommet.
- Enlever le bord inférieur du couvercle.
- Déposer le couvercle.
Pour réinstaller le couvercle, procéder selon l'ordre inverse des étapes ci-dessus.

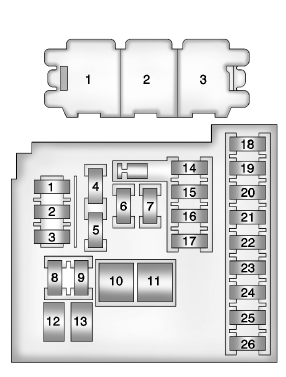

Bloc-fusibles d'ensemble d'instruments
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.
| Fusibles | Usage |
| 1. | Système Infodivertissement/ téléphone mains libres |
| 2. | Non utilisé |
| 3. | Module confort/ commodité |
| 4. | Système Infodivertissement |
| 5. | Affichage des informations/ assistance parking |
| 6. | - |
| 7. | Prise électrique |
| 8. | Module confort/ commodité |
| 9. | Module confort/ commodité |
| 10. | Module confort/ commodité |
| 11. | Ventilateur intérieur |
| 12. | Non utilisé |
| 13. | Siège à commande électrique |
| 14. | Connecteur de diagnostic |
| 15. | Sacs gonflables |
| 16. | Système de verrouillage centralisé/hayon |
| 17. | Climatisation |
| 18. | Non utilisé |
| 19. | Non utilisé |
| 20. | Non utilisé |
| 21. | Bloc d'instruments |
| 22. | Système d'allumage/ clé électronique |
| Fusibles | Usage |
| 23. | Module confort/ commodité |
| 24. | Module confort/ commodité |
| 25. | Non utilisé |
| 26. | Non utilisé |
| Relais | Usage |
| 1. | Coffre ouvert |
| 2. | Non utilisé |
| 3. | Relais RAP |
