Ford Focus: Caméra de recul - Caméra de recul - Manuel du conducteur Ford FocusFord Focus: Caméra de recul

AVERTISSEMENTS

Le fonctionnement de la caméra peut varier selon la température ambiante, l'état du véhicule et les conditions routières.

Les distances indiquées à l'écran peuvent être différentes de la distance réelle.

Ne placer aucun objet devant la caméra.

La caméra se trouve dans le couvercle du coffre à bagages, près de la poignée.

Activation de la caméra de


Activation de la caméra de rétrovision

ATTENTION

La caméra peut ne pas détecter pas des objets trop proches du véhicule.

Contact établi, et autoradio en marche :

  1. Appuyer sur le contacteur d'aide au stationnement dans la planche de bord. Pour l'emplacement d'élément : Voir Bref aperçu
  2. Passer la marche arrière.

L'image est affichée sur l'écran.

Le témoin dans le contacteur est allumé lorsque le système est activé.

Le bon fonctionnement de la caméra peut être compromis dans les cas suivants :

  • Zones sombres.
  • Lumière intense.
  • Changement rapide de la température ambiante.
  • Humidité de la caméra, après exposition à la pluie ou à une forte humidité par exemple.
  • Obstruction de la vue de la caméra, par de la boue par exemple.

Utilisation de l'affichage

ATTENTION

Les obstacles situés au-dessus de la caméra n'apparaissent pas. Examiner la zone à l'arrière de votre véhicule au besoin.

Les repères ne sont donnés qu'à titre indicatif et sont calculés pour des véhicules chargés au maximum et roulant sur une surface régulière.

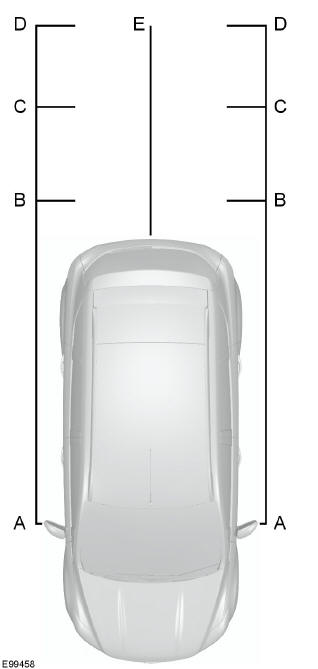

Les lignes montrent une trajectoire projetée du véhicule (d'après l'angle actuel du volant) et la distance depuis les rétroviseur extérieurs et le pare-chocs arrière.


  1. Garde aux rétroviseurs extérieurs - 0,1 mètre (4 pouces)
  2. Rouge - jusqu'à 0,3 mètre (12 pouces)
  3. Orange - 0,3 - 0,6 mètre (12 - 24 pouces)
  4. Jaune - 0,6 - 0,9 mètre (24 - 35 pouces)
  5. Jaune - axe de la trajectoire prévue du véhicule

Note : La ligne verte est prolongée de 0,9 mètre (35 pouces) jusqu'à une distance de 3,2 mètres (126 pouces).

Note : En cas de recul avec une remorque, les lignes à l'écran n'apparaissent pas. La caméra indique la direction du véhicule, et non pas la remorque.

Désactivation de la caméra de rétrovision

Note : Désengager la marche arrière.

L'affichage reste allumé quelques instants puis s'éteint.

Note : Le système est automatiquement désactivé lorsque le véhicule atteint environ 15 km/h (9 mi/h).

Appuyer sur le contacteur d'aide au stationnement dans la planche de bord.

Pour l'emplacement des repères : Voir Bref aperçu

Véhicules avec système d'aide au stationnement

L'affichage montre également une barre de distance en couleur. Ce guide indique la distance qui sépare le pare-chocs arrière de l'obstacle détecté.

Les barres ont les couleurs suivantes :

  • Vert - 0,6 à 1,8 mètre (24 - 71 pouces).
  • Orange - 0,3 à 0,6 mètre (12 - 24 pouces).
  • Rouge - 0,3 mètre (12 pouces) ou moins.
    Principes de fonctionnement
    La caméra constitue une aide visuelle pour la marche arrière. AVERTISSEMENT Ce système ne vous exonère pas de votre responsabilité de conduire avec l'attention ...
