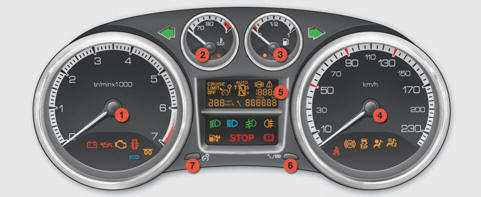

Cadrans
1. Compte-tours.
Indique la vitesse de rotation du moteur (x 1000 tr/min ou rpm).
2. Température du liquide de refroidissement.
Indique la température du liquide de refroidissement du moteur (° Celsius).
3. Niveau de carburant.
Indique la quantité de carburant restant dans le réservoir.
4. Vitesse du véhicule.
Indique la vitesse instantanée du véhicule roulant (km/h ou mph).
5. Affi cheur.
6. Bouton de commande.
Rappelle l’information d’entretien.
Remet à zéro la fonction (compteur kilométrique journalier ou indicateur d’entretien).
7. Bouton d’éclairage du combiné.
Agit sur l’intensité de l’éclairage du poste de conduite.
Pour plus d’informations, reportezvous à la rubrique correspondant au bouton ou à la fonction et à son affi chage associé.
Affi cheur
A. Limiteur de vitesse
(km/h ou mph) ou
Régulateur de vitesse.
B. Indicateur de changement de rapport.
C. Boîte manuelle pilotée 6 vitesses ou automatique.
D. Compteur kilométrique journalier.
(km ou miles)
E. Indicateur d’entretien
(km ou miles) puis,
indicateur du niveau d’huile
moteur
puis
totalisateur kilométrique.
(km ou miles)
Ces trois fonctions s’affi chent successivement à la mise du contact.
Volant
Fonctionnement du dispositif d'inclinaison
Poussez le levier de verrouillage vers le bas 1 et
réglez le volant vers le haut ou vers le bas 2 à la
position désirée.
Tirez le levier 1 vers le haut pour bloquer le
volant en place.
AVERTISSEMENTNe réglez pas le volant pendant que ...
Feux arrière, clignotants, feux de gabarit, feux d'arrêt et feux de marche
arrière
Feux arrière intérieurs du couvercle de coffre
Ouvrir le coffre.
Retirer le recouvrement de
garnissage du couvercle de
coffre (1).
Déposer la douille d'ampoule (2)
en tournant dans le sens inverse
des aiguilles d'une montre et en
tirant en ligne dro ...
Réglages complémentaires
Réglage en hauteur de l’appui-tête
- Pour le monter, tirez-le simultanément vers l’avant et vers le haut.
- Pour le retirer, appuyez sur l’ergot A et tirez-le vers le haut.
- Pour le remettre en place, engagez les tiges de l’appui-tête dans les orifi ces
en rest ...
