SEAT Leon: Installation d'un dispositif d'attelage en
deuxième monte - Accessoires, remplacement de pièces et
modifications - Conseils pratiques - Manuel du conducteur SEAT LeonSEAT Leon: Installation d'un dispositif d'attelage en deuxième monte

Le véhicule peut être équipé d'un dispositif d'attelage en deuxième monte.

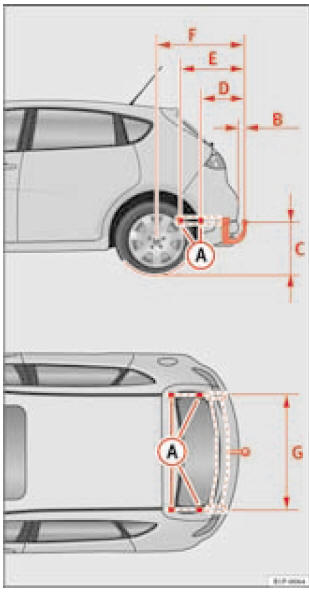

Points de fixation du dispositif d'attelage
Points de fixation du dispositif d'attelage

Le montage ultérieur d'un dispositif d'attelage doit être réalisé conformément aux instructions du fabricant.

Les points de fixation A du dispositif d'attelage se trouvent sur le soubassement du véhicule.

La distance entre le centre de la boule d'attelage et le sol ne devra jamais être inférieure à la cote indiquée, même lorsque le véhicule est en pleine charge, y compris avec le poids sur flèche maximum.

Cotes de fixation du dispositif d'attelage

  1. 65 mm (minimum)
  2. 350 mm à 420 mm (véhicule à charge maximum)
  3. 357 mm
  4. 569 mm
  5. 875 mm
  6. 1 040 mm

Installation d'un dispositif d'attelage

  •  L'utilisation de la remorque requiert un effort supplémentaire au véhicule.

    Avant l'installation d'un dispositif d'attelage en deuxième monte, adressez-vous au Service Technique pour savoir s'il faut adapter le système de refroidissement de votre véhicule.

  •  Respectez les dispositions légales en vigueur dans votre pays d'origine (montage d'un témoin séparé, par ex.).
  •  Des pièces, comme le pare-chocs arrière par exemple, doivent être déposées puis reposées. De plus, les vis de fixation du dispositif d'attelage doivent être serrées à l'aide d'une clé dynamométrique et une prise de courant raccordée à l'installation électrique du véhicule. Cette opération nécessite des connaissances techniques spécialisées et des outils spéciaux.
  •  Les indications de la figure ci-contre concernent les cotes et points de fixation qui doivent dans tous les cas être respectés lors de l'installation d'un dispositif d'attelage en deuxième monte.
!Confiez l'installation d'un dispositif d'attelage en deuxième monteATTENTION
!

Confiez l'installation d'un dispositif d'attelage en deuxième monte à un atelier spécialisé.

  •  Si le dispositif d'attelage n'est pas installé correctement, il y a risque d'accident !
  •  Pour votre propre sécurité, tenez compte des indications figurant dans la notice de montage du fabricant du dispositif d'attelage.

Prudence !


  •  Si la prise de courant est mal raccordée, des dégâts peuvent être occasionnés à l'installation électrique du véhicule.
