Ford Focus: Remplacement d'une ampoule - Eclairage - Manuel du conducteur Ford FocusFord Focus: Remplacement d'une ampoule

Ford Focus / Manuel du conducteur Ford Focus / Eclairage / Remplacement d'une ampoule

AVERTISSEMENTS

Eteignez les phares et coupez le contact.

Laissez l'ampoule refroidir avant de la retirer.

Faire changer les ampoules au xénon par un technicien compétent. Risque d'électrocution.

Ne touchez pas le verre de l'ampoule.

Ne posez que les ampoules spécifiées.

Voir Tableau de spécification des ampoules

Note : Les instructions suivantes expliquent comment déposer les ampoules. Poser les ampoules de rechange dans l'ordre inverse de la dépose (sauf indications contraires).

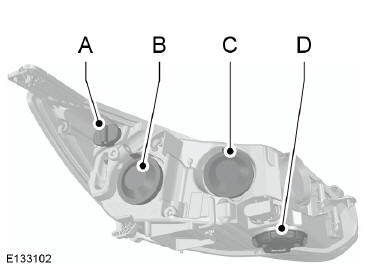

Phare

Note : Retirez les couvercles pour accéder aux ampoules.


  1. Feu de position
  2. Phares - feux de croisement
  3. Feux de route
  4. Indicateur de direction

Indicateur de direction

  1. Déposez le phare. Voir Dépose d'un phare

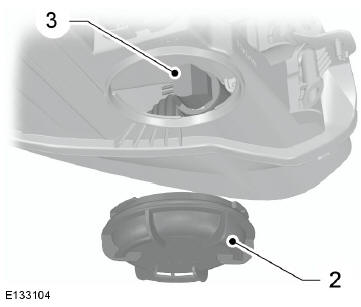

  1. Déposez le cache.
  2. Tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.
  3. Appuyer doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

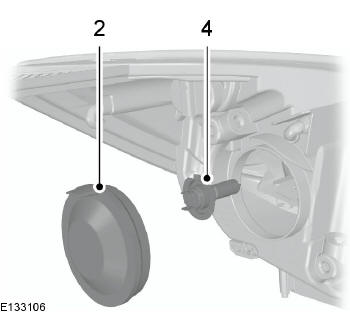

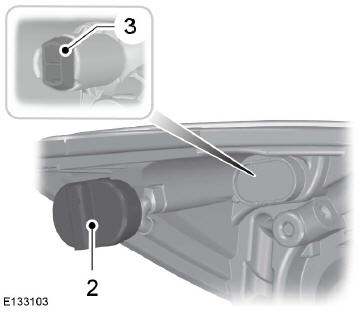

Feux de route

ATTENTION

Ne touchez pas le verre de l'ampoule.

  1. Déposez le phare. Voir Dépose d'un phare


  1. Déposez le cache.
  2. Débranchez le connecteur.
  3. Libérer le clip et déposer l'ampoule.

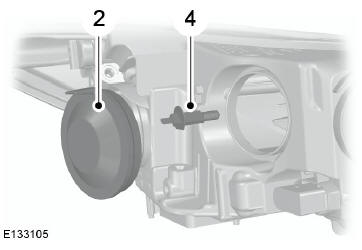

Phares - feux de croisement

ATTENTION

Ne touchez pas le verre de l'ampoule.

  1. Déposez le phare. Voir Dépose d'un phare


  1. Déposez le cache.
  2. Débranchez le connecteur
  3. Libérer le clip et déposer l'ampoule.

Feu de position

  1. Déposez le phare. Voir Dépose d'un phare


  1. Déposez le cache.

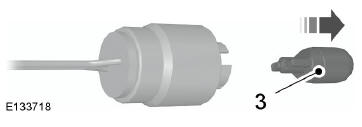

  2. Déposer le porte-ampoule.
  3. Déposez l'ampoule.

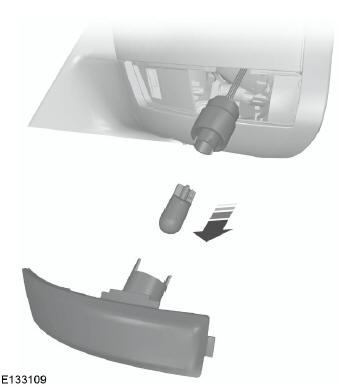

Répétiteur latéral


  1. Déposer le couvercle avec précaution.


  1. Libérer le clip de fixation à l'aide d'un outil approprié.


  1. Déposer avec précaution le répétiteur latéral.


  1. Déposer le porte-ampoule.
  2. Déposez l'ampoule.

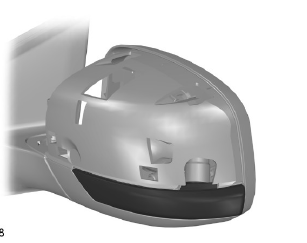

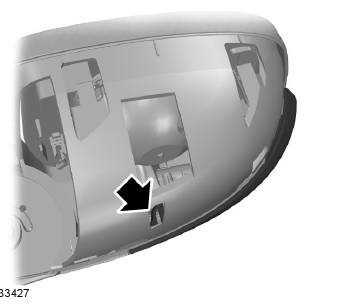

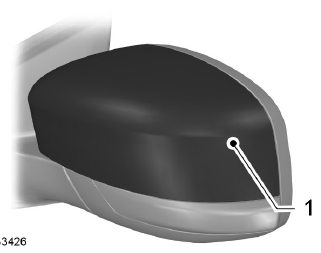

Eclairage d'approche

ATTENTION

Veiller à ne pas casser le verre du rétroviseur lors de sa dépose.

Note : Positionnez le verre du rétroviseur aussi loin que possible vers l'intérieur.

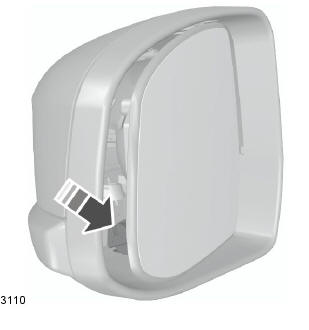

  1. Mettre les doigts dans l'écart entre le boîtier de rétroviseur et le verre du rétroviseur et le tirer doucement pour extraire le verre du rétroviseur.


  1. Déposer la lampe.


  1. Déposez l'ampoule.

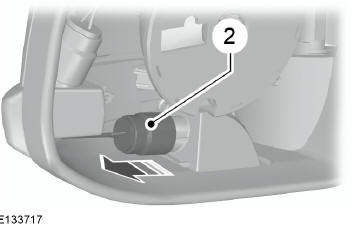

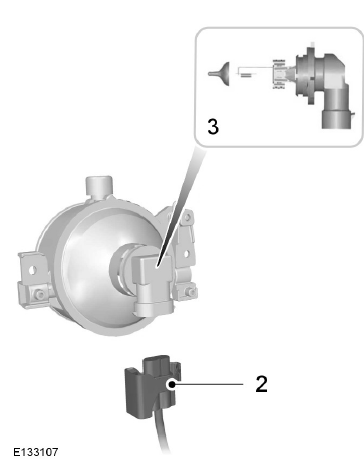

Projecteurs antibrouillard

  1. Déposez le phare. Voir Dépose d'un phare

Note : L'ampoule du projecteur


Note : L'ampoule du projecteur antibrouillard ne peut pas être séparée du porte-ampoule.

  1. Débranchez le connecteur.
  2. Tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre et déposez-le.

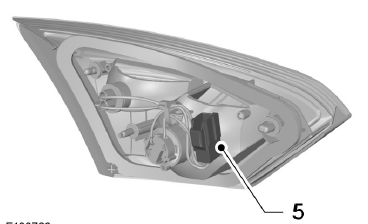

Feux arrière - 5 portes

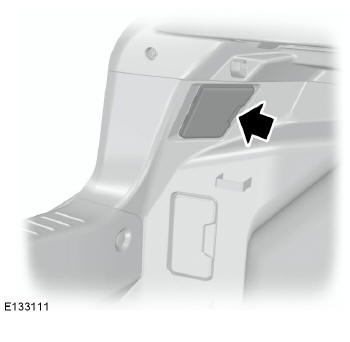

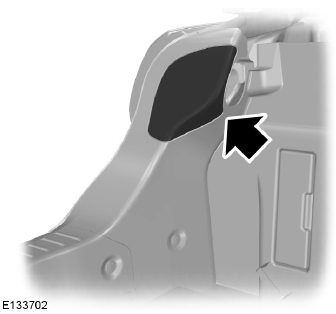

  1. Déposez le panneau de garnissage.

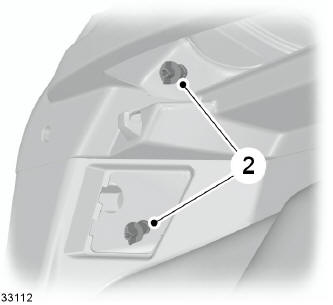

  1. Retirer les écrous à oreilles et détacher le clip.
  2. Déposer la lampe.

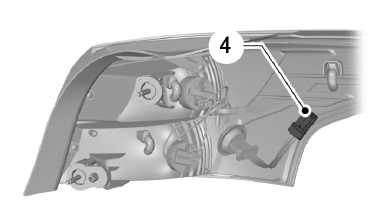

  1. Débranchez le connecteur.


  1. Déposer le porte-ampoule.
  2. Appuyer doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

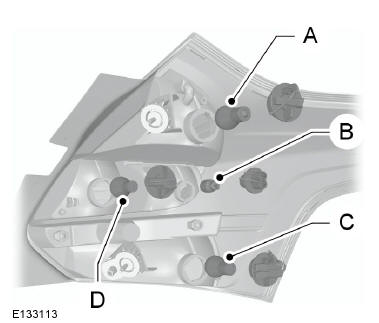

  1. Feu stop
  2. Feu de recul
  3. Feu arrière et feu de brouillard
  4. Indicateur de direction

Feux arrière - 4 portes

Clignotant, feu arrière et feu de brouillard


  1. Déposez le panneau de garnissage.


  1. Retirer les écrous à oreilles et détacher le clip.
  2. Déposer la lampe.


  1. Débranchez le connecteur.


  1. Déposer le porte-ampoule.
  2. Appuyer doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.

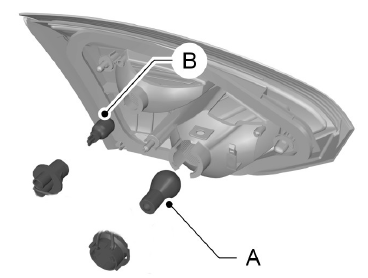

  1. Feu arrière et feu de brouillard
  2. Indicateur de direction

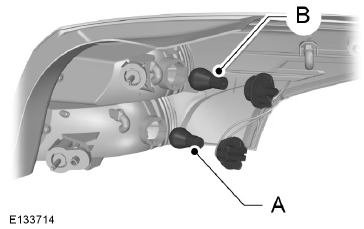

Feux de recul et feux de stop

  1. Ouvrir le couvercle de coffre à bagages.

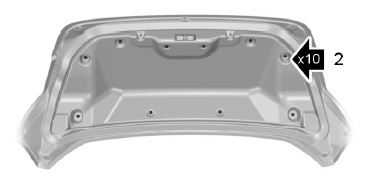

  1. Déposer le garnissage du couvercle de coffre à bagages.

ATTENTION

Déclipser le côté extérieur d'abord.

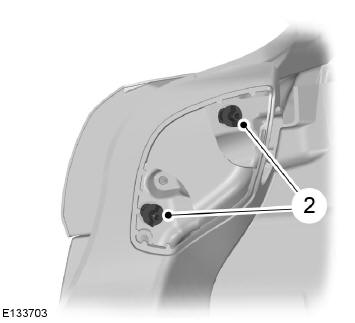

  1. Retirer les écrous à oreilles et détacher les 2 clips.
  2. Déposer la lampe.


  1. Débranchez le connecteur.


  1. Déposer le porte-ampoule.
  2. Appuyer doucement sur l'ampoule, tournez-la dans le sens inverse des aiguilles d'une montre puis déposez-la.
  3. Feu stop
  4. Feu de recul

Troisième feu stop

Note : Ces éléments ne sont pas réparables, veuillez contacter votre concessionnaire en cas de dysfonctionnement.

Eclairage de plaque d'immatriculation

Note : Ces éléments ne sont pas réparables, veuillez contacter votre concessionnaire en cas de dysfonctionnement.

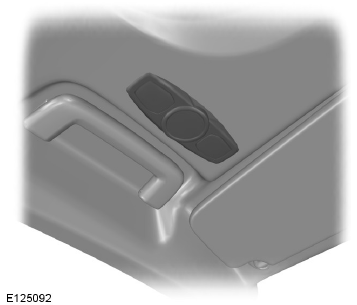

Eclairage intérieur

Véhicules avec lampes à LED

Note : La carte LED n'est pas réparable.

Veuillez consulter votre réparateur agréé si elle est défectueuse.

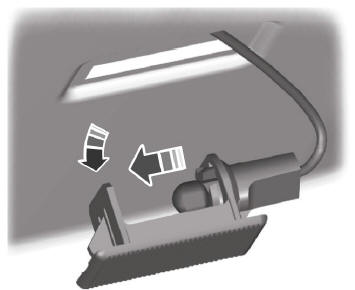

Eclairage de coffre, éclairage de plancher et éclairage de hayon


Eclairage de coffre, éclairage de plancher et éclairage de hayon


  1. Dégager avec précaution le plafonnier en faisant levier.
  2. Déposez l'ampoule.
    Dépose d'un phare
    AVERTISSEMENT Faites changer les ampoules au xénon par un technicien expérimenté. Risque d'électrocution. Ouvrez le capot moteur. Voir Ouverture et fermeture du ...

    Tableau de spécification des ampoules
    1Poser un fusible de remplacement de la même intensité que celui retiré. ...
