Ford Focus: Barres de toit longitudinales et transversales

Galerie de toit

Contrôlez la fixation de la galerie de toit et serrez les éléments de fixation comme suit :

• Avant le départ.
• Après 50 kilomètres (30 miles).
• Tous les 1 000 kilomètres (600 miles).

Pour réduire la consommation de carburant, les traverses doivent être déposées si elles ne sont pas utilisées.

Montage des traverses

Note : Les glissières de galerie sont conçues de manière à permettre le montage de traverses (pour la fixation de porte-vélos, porte-skis, etc.) issues de la gamme des accessoires Ford.

Note : Avant de mettre en place les traverses, nettoyez les glissières avec une éponge et de l'eau.

Note : Positionnez les traverses comme illustré.

1. 515 mm (20 pouces)
2. 750 mm (30 pouces)

Note : Des tampons adhésifs sont fournis pour aider à réduire les bruits de tremblement.

Note : S'assurer que la surface des traverses est propre avant d'attacher les tampons adhésifs.

1. Retirer la plaque et attacher les tampons adhésifs aux traverses dans les positions montrées.

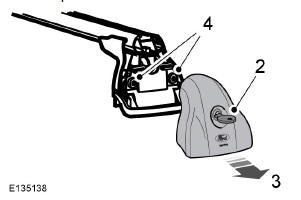

2. Insérer la clé. Tourner la clé dans le sens contraire des aiguilles d'une montre.
3. Déposez le cache.
4. Desserrez les vis.

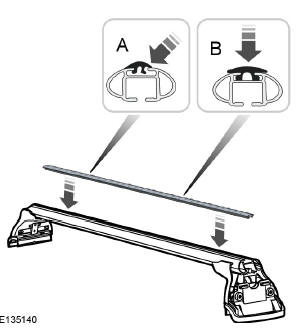

5. Poser les bandes de caoutchouc dans les positions illustrées.

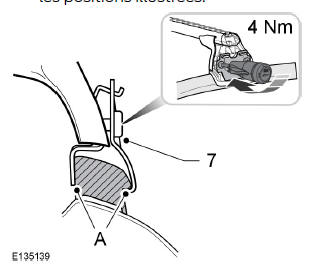

Note : Veiller à ce qu'il n'y ait aucun espace entre la traverse et le brancard(A).

6. Poser les traverses.
7. Serrer les vis jusqu'à entendre un déclic.
8. Poser le couvercle. Pour verrouiller, tournez la clé dans le sens des aiguilles d'une montre.
9. Retirez la clé.

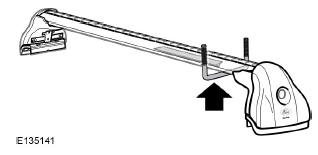

Montage d'une boîte de toit

S'assurer que les tampons adhésifs ne sont pas en contact avec la vis de montage.
