Citroën C4: Ventilation
Entrée d’air
L’air circulant dans l’habitacle est fi ltré et provient, soit de l’extérieur par la grille située à la base du pare-brise, soit de l’intérieur en recirculation d’air.
Traitement de l’air
L’air entrant suit différents cheminements en fonction des commandes sélectionnées par le conducteur:
- arrivée directe dans l’habitacle (entrée d’air), - passage dans un circuit de réchauffement (chauffage), - passage dans un circuit de réfrigération (air conditionné).
Panneau de commande
Les commandes de ce système sont regroupées sur le panneau A de la console centrale.

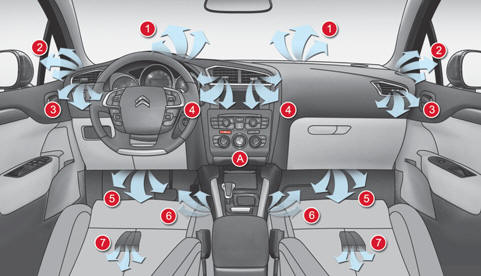

Diffusion d’air
1. Buses de dégivrage ou de désembuage du pare-brise.
2. Buses de dégivrage ou de désembuage des vitres latérales avant.
3. Aérateurs latéraux obturables et orientables.
4. Aérateurs centraux obturables et orientables.
5. Sorties d’air aux pieds des passagers avant.
6. Buses d’air aux pieds des passagers avant.
7. Sorties d’air aux pieds des passagers arrière.
Confort
...
Conseils pour la ventilation et l’air conditionné
Pour que ces systèmes soient pleinement effi caces, respectez les règles d’utilisation
et d’entretien suivantes:
- Pour obtenir une répartition d’air homog&egr ...
Autres materiaux:
Capot
Ouverture
Avant toute intervention sous le capot, neutralisez le Stop & Start pour éviter
tout risque de blessure lié à un déclenchement automatique du mode START.
- Ouvrez la porte avant gauche.
- Tirez la commande intérieure A , ...
Moteur Diesel 1,9 TDI 77 KW (105 CV)
Caractéristiques du moteur
Puissance en kW (CV)
à 1 tr/min
77 (105) 4000
Pour moteur maximum
en Nm à 1 tr/min
250/1900
Nombre de cylindres/ cylindrée
en cm3
4/1896
Compression
19 +- 0,5
Carburant
Min. 49 CZ
Rendements
...
Aménagements du coffre
1. Cache-bagages
(voir détails en page suivante)
2. Prise accessoires 12V
(voir détails en page suivante)
3. Crochets
(voir détails en page suivante)
4. Anneaux d’arrimage
5. Bac de rangement
6. Filet de retenue de charge haute
(voir détails en page suivant ...
