SEAT Leon: Fusibles électriques - Faites-le vous-même - Conseils pratiques - Manuel du conducteur SEAT LeonSEAT Leon: Fusibles électriques

Changer un fusible

Les fusibles grillés doivent être changés

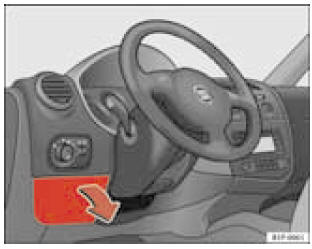

A gauche dans le tableau de bord : cache de la boîte à fusibles
A gauche dans le tableau de bord : cache de la boîte à fusibles

Cache de fusibles dans le compartiment moteur
Cache de fusibles dans le compartiment moteur

Cache des fusibles sous le volant

  •  Coupez le contact d'allumage et mettez hors circuit le consommateur de courant concerné.
  •  Déterminez le fusible correspondant au consommateur de courant défectueux  .
  •  Prenez la pince de plastique du support du cache de fusibles, emboîtez-la sur le fusible grillé puis tirez sur le fusible et sortezle.
  •  Remplacez le fusible grillé (reconnaissable à la bande de métal fondu) par un fusible neuf de même intensité.

Cache de fusibles dans le compartiment moteur

  •  Coupez le contact d'allumage et mettez hors circuit le consommateur de courant concerné.

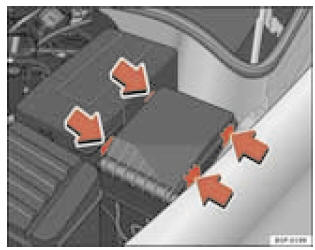

  •  Retirez le cache de fusibles du compartiment moteur en faisant pression sur les languettes vers le centre du cache  .
  •  Déterminez le fusible correspondant au consommateur de courant défectueux  .
  •  Prenez la pince de plastique du support du cache de fusibles (extrémité gauche du tableau de bord), emboîtez-la sur le fusible grillé puis tirez sur le fusible et sortez-le.
  •  Remplacez le fusible grillé (reconnaissable à la bande de métal fondu) par un fusible neuf de même intensité.
  •  Remettez correctement le cache de fusibles pour que l'eau ne puisse pas rentrer.

Les différents circuits électriques sont protégés par des fusibles. Les fusibles se trouvent à l'extrémité gauche du tableau de bord et sur la partie gauche du compartiment moteur, dans les deux cas derrière un cache.

Les lève-glaces à commande électrique sont protégés par des fusibles automatiques qui se réenclenchent automatiquement au bout de quelques secondes lorsque la surcharge a été éliminée - p. ex. glaces bloquées par le gel -.

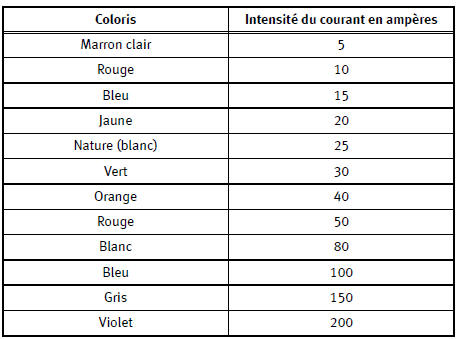

Coloris-repères des fusibles


!Ne ATTENTION
!

Ne " réparez " pas les fusibles et ne les remplacez pas non plus par des fusibles de plus forte intensité. Il y a sinon danger d'incendie ! Cela pourrait également endommager d'autres parties du circuit électrique.



 Si un fusible neuf grille de nouveau après peu de temps,Nota

  •  Si un fusible neuf grille de nouveau après peu de temps, faites vérifier l'équipement électrique dans un atelier spécialisé.
  •  Si vous remplacez un fusible défectueux par un fusible de plus forte intensité, cela risque de causer des dégâts en un autre point de l'équipement électrique.
  •  Il est recommandé de toujours disposer dans le véhicule de quelques fusibles de rechange. Ils peuvent être achetés dans les Services Officiels.

Équipement des fusibles : à gauche dans le tableau de bord

Fusibles

Numéro Composant consommateur Intensité du courant en ampères
1 Centrale diagnostic / Éclairage des cadrans / Centrale réglage phares / Débitmètre / Pare-brises ch 10
2 Centrale moteur / Centrale ABS/ESP / Boîte de vitesses automatique / Combiné d'instruments / Centrale remorque / Contacteur feux / Capteur de frein / Direction assistée / Phare droit et gauche 5
3 Airbag 5
4 Chauffage / Contacteur marche arrière / Contacteur ASR-ESP/ Téléphone / Distributeurs / Miroir électrochromique 5
5 Phare xénon droit 5
6 Phare xénon gauche 5
7 Libre 5
8 Kit de pré-installation de remorque (solution de dépannage) 5
9 Libre 5
10 Libre 5
11 Libre 5
12 Fermeture par le verrouillage centralisé 10
13 Diagnostic/ Contacteur de feux / Détecteur de pluie 10
14 Boîte de vitesses automatique / Chauffage / Centrale ESP/ Levier de Boîte automatique 5
15 Centrale câblage 7,5
16 Libre
17 Alarme 5
18 Libre
19 Kit anti-brouillard (solution de dépannage)
20 Libre
21 Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) 10
22 Commande ventilateur 40
23 Lève-vitres avant 30
24 Libre
25 Dégivrage de glace arrière 25
26 Lève-glaces arrière 30
27 Moteur (indicateur de débit, relais essence) 15
28 Centrale confort 25
29 Libre
30 Boîte de vitesses automatique 20
31 Pompe à vide 20
32 Libre
33 Toit ouvrant 30
34 Centrale confort 25
35 Libre
36 Lave-projecteurs 20
37 Sièges chauffés 30
38 Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) 10
39 Libre
40 Commande ventilateur 40
41 Moteur lave-lunette arrière / Centrale câblage 15
42 Prise 12 V/ Allume-cigare 15
43 Pré-installation de l'attache de remorque 15
44 Pré-installation de l'attache de remorque 20
45 Pré-installation de l'attache de remorque 15
46 Libre
47 Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) 10
48 Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) 10
49 Libre

Certains des consommateurs électriques listés dans le tableau appartiennent à des versions spécifiques du modèle ou sont des équipements en option.

Veuillez tenir compte du fait que le tableau ci-avant correspond à la situation au moment de l'impression et peut faire l'objet de modifications. Dans le cas où il y aurait des différences, donnez la préférence aux indications de l'adhésif collé sur la partie intérieure du cache de fusibles.

Affectation des fusibles logés à gauche dans le compartiment-moteur

Fusibles

Numéro Composant consommateur Intensité du courant en ampères
1 Essuie-glace 30
2 Colonne de direction 5
3 Centrale de câblage 5
4 ABS 30
5 Boîte de vitesses AQ 15
6 Combi 5
7 Libre
8 Radio 15
9 Téléphone 5
10 Relais principal dans le boîtier moteur et diesel/Alimentation module injection 5
Relais principal dans le boîtier moteur D2L (2.0 FSI 147 kW) 10
11 Libre
12 Gateway 5
13 Alimentation module injection essence 25
Alimentation module injection diesel 30
14 Bobine 20
15 Moteur T71 / 20 FSI 5
Relais de pompe 10
16 Pompe ADS 30
17 Avertisseur sonore 15
18 Libre
19 Essuie-glace 30
20 Libre
21 Sonde Lambda 15
22 Pédale de frein, capteur de vitesse 5
23 Moteur 1.6, relais principal (relais nº 100) 5
T 71 diesel EGR 10
2.0 D2L Pompe à carburant à haute pression 15
24 ARF, soupape BV 10
25 Éclairage droit 40
26 Éclairage gauche 40
  Moteur 1.6 SLP 40
Relais bougies 1.9 TDI 50
28 KL15 40
29 Lève-vitres (avant et arrière) 50
Lève-vitres (avant) 30
30 KLX 40

Position dans le compartiment-moteur : Compartiment latéral

Fusibles

Numéro Composant consommateur Intensité du courant en ampères
B1 Alternateur < 140 W 150
Alternateur > 140 W 200
C1 Direction assisté 80
D1 Alimentation puissance multiterminal " 30 ". Boîte de fusibles intérieur 100
E1 Électroventilateur < 500 W / Électroventilateur > 500 W 50 / 80
F1 PTC (Chauffage supplémentaire électrique par air) 100
G1 Alimentation fusibles remorque boîte de fusibles intérieur 50
H1 Centrale de verrouillage central (4K8 avec autolock)

Quelques uns des consommateurs énumérés dans le tableau ne sont présents que sur certaines versions de modèles ou sont disponibles en option.

Veuillez tenir compte du fait que le tableau ci-avant correspond à la situation au moment de l'impression et peut faire l'objet de modifications.
