Ford Focus: Boule de remorquage

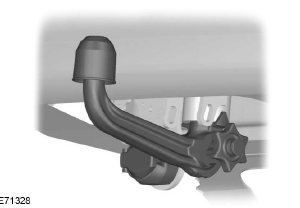

Une prise de remorque à 13 broches et le siège de la boule de remorquage sont montés sous le pare-chocs arrière. Tourner la prise de remorque de 90 degrés vers le bas jusqu'à ce qu'elle s'engage dans la position d'extrémité.

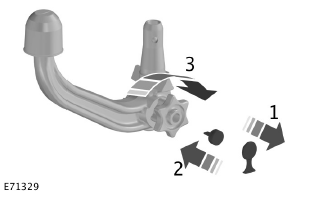

Déverrouillage du mécanisme de boule de remorquage

1. Déposer le chapeau de protection (1).

   Insérer la clé et la tourner dans le sens des aiguilles d'une montre pour déverrouiller (2).

2. Maintenir la boule de remorquage. Tirer la molette et la tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'un déclic se fasse entendre (3).
3. Le repère rouge sur la molette doit coïncider avec le repère vert sur la boule de remorquage.
4. Relâcher la molette. La boule de remorquage est déverrouillée.

AVERTISSEMENT

La boule de remorquage ne peut être insérée que si elle est complètement déverrouillée.

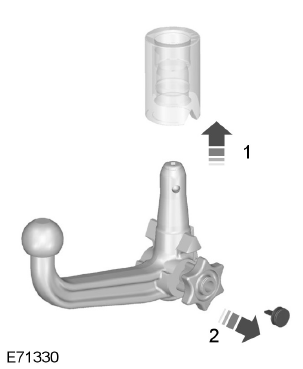

1. Dégager le bouchon.
2. Insérer la boule de remorquage à la verticale et la pousser vers le haut jusqu'à ce qu'elle s'engage (1). Ne pas laisser la main à proximité de la molette.
3. Le repère vert sur la molette doit coïncider avec le repère vert sur la boule de remorquage.
4. Pour verrouiller, tourner la clé dans le sens contraire des aiguilles d'une montre et retirer la clé (2).
5. Retirer le bouchon de protection de la tête de la clé et l'enfoncer sur le verrouillage.

Conduite avec une remorque

Vérifier le bon verrouillage de la boule de remorquage avant de prendre la route.

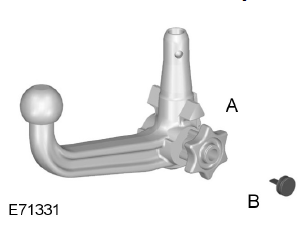

Vérifier que :

• les repères verts sont alignés
• la molette (A) est correctement montée sur le bras de boule de remorquage
• la clé (B) a été retirée
• la boule de remorquage est solidement positionnée. Elle ne doit pas bouger lorsqu'on la secoue.

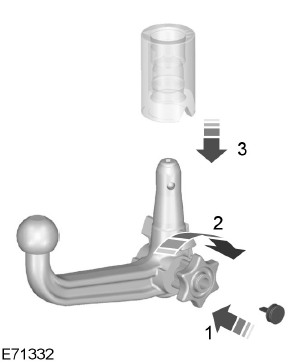

Dépose de la boule de remorquage

1. Dételer la remorque.
2. Retirer le capuchon de protection.

   Enfoncer le capuchon de protection dans la tête de la clé. Insérer la clé et déverrouiller (1).

3. Maintenir la boule de remorquage.

   Extraire la molette, la tourner dans le sens des aiguilles d'une montre contre la butée (2) et déposer la boule de remorquage (3).

4. Relâcher la molette.

Lorsqu'elle est déverrouillée de cette manière, la boule de remorquage peut être réintroduite à tout moment.

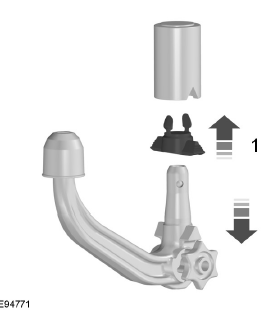

Conduite sans remorque

1. Déposer la boule de remorquage.
2. Insérer le bouchon dans son logement (1).

AVERTISSEMENT

Ne jamais déverrouiller le bras de la boule de remorquage lorsque la remorque est fixée.

Entretien

AVERTISSEMENT

Avant de nettoyer le véhicule au jet haute pression, déposer la boule de remorquage et protéger son siège à l'aide du capuchon.

Assurer la propreté du système d'attelage.

Graisser périodiquement les paliers, surfaces de glissement et billes de verrouillage avec de la graisse exempte de résine ou de l'huile et le verrouillage avec de la graisse graphitée.

En cas de perte, des clés de rechange sont disponibles auprès du constructeur (indiquer le numéro du barillet de serrure).
