SEAT Leon: Remplacement des lampes - Faites-le vous-même - Conseils pratiques - Manuel du conducteur SEAT LeonSEAT Leon: Remplacement des lampes

Généralités

Avant de remplacer une lampe, il faut déconnecter l'équipement électrique correspondant.

Ne pas toucher le verre avec la main car les empreintes digitales se vaporiseraient sous l'effet de la chaleur de la lampe et provoqueraient la réduction de la durée de vie des lampes et de la condensation sur la surface du miroir, en diminuant ainsi son efficacité.

Une lampe ne peut être remplacée que par une autre de mêmes caractéristiques.

La désignation correspondante est inscrite sur le culot de l'ampoule ou sur le bulbe de verre.

Nous vous recommandons de toujours disposer d'une boîte avec des lampes de rechange dans votre véhicule. Vous devez au moins disposer des lampes suivantes, qui son très importantes pour la sécurité routière.

Projecteur principal

Feu de croisement - H7 Feu de route - H1
Position - W5W
Clignotant - PY21W

Phares xénon19)

Croisement et route - D1S20) Appels de phare et route additionnels - H1 Position W5W
Clignotants PY21W

Phare antibrouillard

Phare antibrouillard - H3

Feu arrière fixe

Stop/Position - P21W21) Clignotant - P21W

Feu arrière mobile

Antibrouillard (côté conducteur) - P21W Marche arrière (côté passager) - P21W Position - W5W

Clignotant latéral

Clignotant latéral - W5W

Éclairage de la plaque d'immatriculation

Éclairage de la plaque d'immatriculation - C5W

19) Sur ce type de phares, le changement de lampes doit être réalisé par un Service Technique car il faut démonter des éléments complexes du véhicule et réaliser une remise à zéro du système de réglage automatique qu'il intègre.

20) Les lampes de décharge de xénon ont 2,5 fois plus de flux lumineux et une durée de vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf en cas de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile du véhicule.

21) Lampe à un seul filament de contrôle électronique pour feu de stop/position. Si elle grille, ni le feu de position ni le feu de stop ne fonctionneront.

 Étant donné la difficulté d'accès de certaines lampes,Nota

  •  Étant donné la difficulté d'accès de certaines lampes, leur remplacement devra être effectué par un Service Technique. Cependant, il sera expliqué ciaprès comment procéder pour réaliser ce remplacement, exception faite des feux antibrouillards* et de l'éclairage de courtoisie

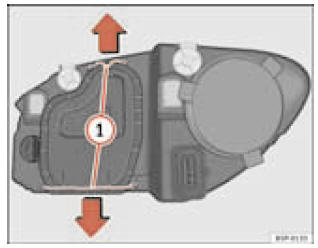

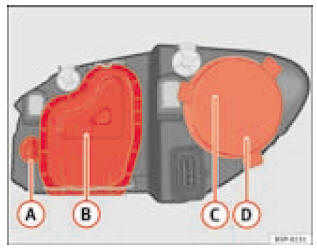

Lampes du projecteur principal

Lampes du projecteur principal
Lampes du projecteur principal

  1. Clignotant
  2. Feux de croisement
  3. Feux de route
  4. Feux de position

Lampes du feu clignotant

Lampe du feu clignotant
Lampe du feu clignotant

  • Ouvrez le capot-moteur.
  •  Tournez le porte-lampes   A vers la gauche puis tirez.
  •  Retirez l'ampoule en appuyant sur le porte-lampe et en la tournant simultanément vers la gauche.
  •  Procédez à l'envers pour la monter.

Feu de croisement

Feux de croisement
Feux de croisement

Feux de croisement
Feux de croisement

  • Ouvrez le capot-moteur
  •  Déplacez les tirants   dans le sens de la flèche puis retirez le cache.
  •  Retirez le connecteur   de la lampe.
  •  Décrochez le ressort entrebâilleur   en le pressant vers l'intérieur et vers la droite.
  •  Retirez la lampe et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du réflecteur.

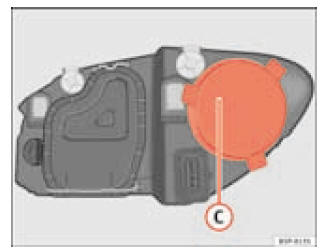

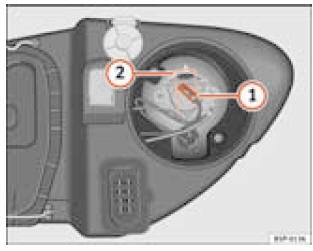

Feu de route

Feux de route
Feux de route

Feux de route
Feux de route

  • Ouvrez le capot-moteur.
  •  Retirez le cache   en tirant dessus.

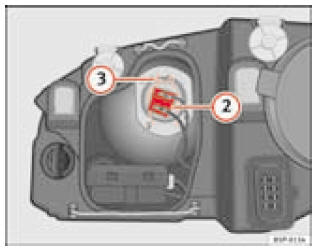

  •  Retirez le connecteur   1 de la lampe.
  •  Appuyez sur le ressort   2 vers l'intérieur et vers la droite.
  •  Retirez la lampe et placez la nouvelle en tenant compte des rainures du réflecteur pour qu'elle soit bien emboîtée.
  •  Procédez à l'envers pour la monter.

Feu de position

Feux de position
Feux de position

Feux de position
Feux de position

  • Ouvrez le capot-moteur.

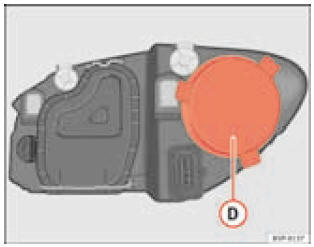

  •  Retirez le cache   D en tirant dessus.

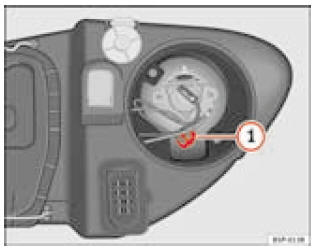

  •  Retirez le porte-lampes   1 vers l'extérieur.
  •  Remplacez l'ampoule en tirant dessus.
  •  Procédez à l'envers pour la monter.

Feux arrières

  •  Sur la carrosserie
  •  Feu clignotant, de position et de stop
  •  Sur le hayon
  •  Gauche : position et antibrouillard.
  •  Droite : position et recul.

Feu clignotant, de position et de stop

Feu clignotant, de position et de stop sur la carrosserie
Feu clignotant, de position et de stop sur la carrosserie

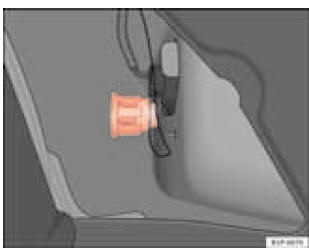

  • Appuyez sur la patte latérale vers l'extérieur et retirez le portelampes.
  •  Retirez l'ampoule grillée et remplacez-la par une nouvelle.
  •  Procédez dans le sens inverse pour son montage et faites attention lors de la pose du porte-lampes.

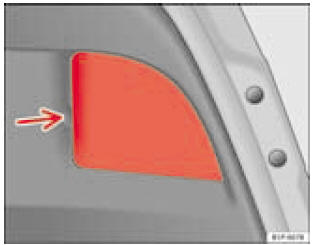

Feu de position, antibrouillard et feu de recul sur le hayon

Feux sur le hayon
Feux sur le hayon

Démontage du porte-lampes
Démontage du porte-lampes

  • Ouvrez le hayon.
  •  Retirez le cache en tirant dessus. Voir la flèche  .

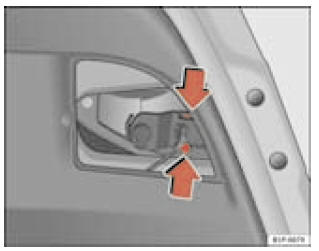

  •  Retirez le porte-lampes en appuyant sur les pattes de fixation et retirez-les vers l'extérieur  .
  •  Remplacez la lampe défectueuse en la tournant vers la gauche et vers l'extérieur.
  •  Procédez à l'envers pour la monter.

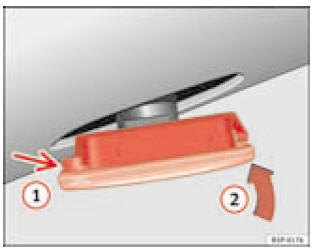

Clignotants latéraux

Clignotant latéral
Clignotant latéral

  • Appuyez sur l'un des côtés du clignotant pour le retirer.
  •  Sortez la douille du clignotant.
  •  Retirez la lampe avec douille de verre défectueuse et mettez-en une neuve.
  •  Introduisez la douille de la lampe dans les glissières du clignotant jusqu'à ce qu'elle s'encastre.
  •  Posez d'abord le clignotant dans le trou de la carrosserie, en emboîtant les languettes  , flèche 1.
  •  Emboîtez le clignotant comme indique la flèche 2  .

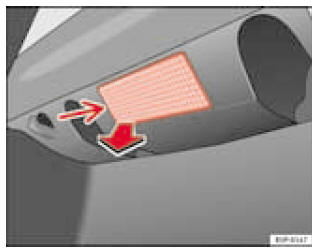

Feu du coffre à bagages

Feu du coffre à bagages
Feu du coffre à bagages

Feu du coffre à bagages
Feu du coffre à bagages

  • Retirez la tulipe en faisant pression sur le rebord de la partie intérieure de celle-ci -flèche- à l'aide d'un tournevis plat  .

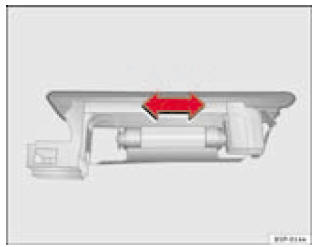

  • Appuyez sur la lampe latéralement et retirez-la du logement  , .
  •  Procédez à l'envers pour la monter.

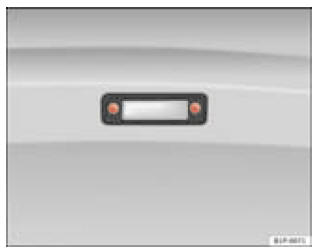

Éclairage de la plaque d'immatriculation

Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation

Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation

  • Pour retirer la tulipe, dévissez les vis  .

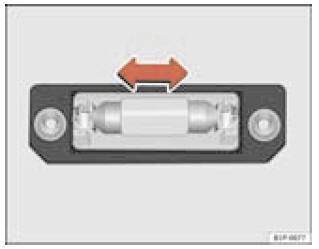

  •  Retirez la lampe en la bougeant dans le sens de la flèche et vers l'extérieur  .
  •  Procédez à l'envers pour la monter.

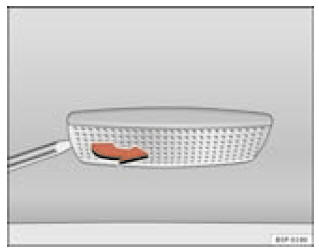

Éclairage du pare-soleil

Démontage de l'éclairage du pare-soleil
Démontage de l'éclairage du pare-soleil

Démontage de l'éclairage du pare-soleil
Démontage de l'éclairage du pare-soleil

  • Retirez le feu avec précaution en utilisant la partie plate du tournevis comme indiqué sur la figure  .

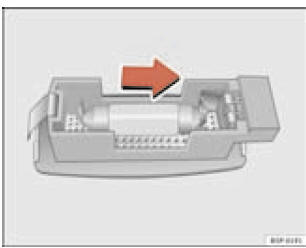

  •  Retirez la lampe en la bougeant dans le sens de la flèche et vers l'extérieur  .
  •  Procédez à l'envers pour la monter.
