Nissan Note: Vues disponibles - Écran Around ViewMD Monitor (selon l'équipement) - Systèmes de surveillance, de climatisation, audio, téléphonique et de reconnaissance vocale - Manuel du conducteur Nissan NoteNissan Note: Vues disponibles

Nissan Note / Manuel du conducteur Nissan Note / Systèmes de surveillance, de climatisation, audio, téléphonique et de reconnaissance vocale / Écran Around ViewMD Monitor (selon l'équipement) / Vues disponibles

AVERTISSEMENT
  •  Servez-vous des lignes guides de distance et de largeur du véhicule comme référence uniquement lorsque le véhicule se trouve sur une route revêtue plane. La distance affichée à l'écran peut être différente de la distance réelle entre le véhicule et les objets affichés.
  •  Si vous remplacez les pneus par des pneus de taille différente, les lignes de trajectoire prévue et la vue plongeante pourraient ne pas s'afficher correctement.
  •  Lors de la conduite sur une pente ascendante, les objets affichés à l'écran sont plus éloignés qu'ils ne paraissent.

    Lors de la conduite sur une pente descendante, les objets affichés à l'écran sont plus rapprochés qu'ils ne paraissent.

    Utilisez les rétroviseurs ou regardez en fait afin d'évaluer correctement la distance qui vous sépare des objets.

  •  La position des objets à l'écran apparaît inversée par rapport à leur position dans le rétroviseur intérieur et les rétroviseurs extérieurs.
  • Sur une route enneigée ou glissante, il peut y avoir une différence entre les lignes de trajectoire prévue et la ligne de trajectoire réelle.
  •  Les lignes de largeur du véhicule et de trajectoire prévue sont plus larges que la largeur et la trajectoire réelles.
  •  Les lignes affichées sur le rétroviseur apparaissent légèrement orientées vers la droite, car la caméra de marche arrière n'est pas installée dans la partie centrale arrière du véhicule.

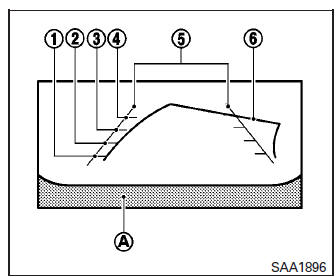

Vue avant
Vue avant

Vues avant et arrière

L'écran affiche des lignes guides qui indiquent la largeur du véhicule et la distance des obstacles par rapport à la ligne de la carrosserie du véhicule A .

Lignes guides de distance :

Indiquent les distances à partir de la carrosserie du véhicule :

  •  Ligne rouge 1 : environ 0,5 m (1,5 pi)
  •  Ligne jaune 2 : environ 1 m (3 pi)
  •  Ligne verte 3 : environ 2 m (7 pi)
  •  Ligne verte 4 : environ 3 m (10 pi)

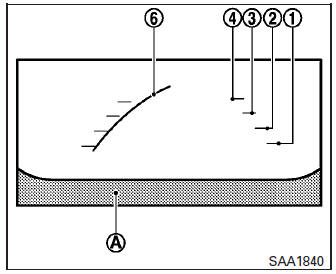

Vue arrière
Vue arrière

Lignes guides de largeur du véhicule 5 :

Indiquent la largeur du véhicule pendant que vous reculez.

Lignes de routes estimées 6 :

Indiquent la trajectoire prévue lorsque vous conduisez le véhicule. Les lignes de trajectoire prévue s'affichent à l'écran lorsque vous tournez le volant. Les lignes de trajectoire prévue se déplacent en fonction du degré de braquage du volant et ne s'affichent pas lorsque le volant est en position droit devant.

La vue avant ne s'affiche pas quand la vitesse du véhicule est supérieure à 10 km/h (6 mi/h).

NOTA : Lorsque l'écran affiche la vue avant et que le volant tourne d'environ 90 degrés ou moins de la position neutre, les lignes de trajectoire prévue droite et gauche 6 s'affichent.

Lorsque le volant tourne d'environ 90 degrés ou plus, une ligne s'affiche uniquement sur le côté opposé du virage.

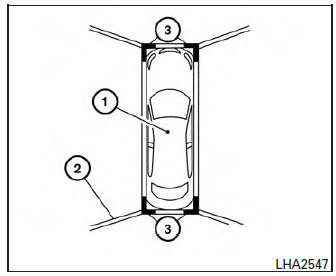

Vue plongeante
Vue plongeante

La vue plongeante affiche la vue du pavillon du véhicule, qui permet de confirmer la position du véhicule et la trajectoire prévue vers un espace de stationnement.

L'icône de véhicule 1 indique la position du véhicule. À noter que la distance entre les objets observés en vue plongeante diffère de la véritable distance.

Les zones qui ne sont pas couvertes par les caméras 2 sont indiquées en noir.

Après que le commutateur d'allumage est à la position ON (marche), la zone non visible 2 est mise en évidence en jaune pendant trois secondes après l'affichage en vue plongeante. Par ailleurs, les coins non visibles sont affichés en rouge et clignotent pendant les trois premières secondes 3 pour rappeler le chauffeur à la prudence.

AVERTISSEMENT
  •  Les objets dans la vue plongeante apparaissent plus éloignés que la distance réelle car la vue plongeante est une pseudo-vue obtenue par les vues combinées des caméras situées sur les rétroviseurs extérieurs et sur les parties avant et arrière du véhicule.
  •  Les objets de dimension élevée, tels qu'un trottoir ou un véhicule, peuvent être désalignés ou ne pas s'afficher sur le bord des affichages.
  •  Les objets qui se trouvent au-dessus de la caméra ne peuvent être affichés.
  •  La vue de la vue plongeante peut être désalignée lorsque la position de la caméra est modifiée.
  • Une ligne au sol peut être désalignée et sembler ne pas être droite sur le bord des affichages. Le désalignement augmente à mesure que la ligne s'éloigne du véhicule.
  •  L'affichage de l'angle du pneu n'indique pas l'angle réel du pneu.

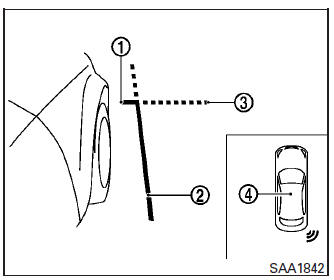

Vue latérale avant
Vue latérale avant

Lignes guides :

Des lignes guides indiquant la largeur et l'avant du véhicule s'affichent à l'écran.

La ligne de l'avant du véhicule 1 indique la partie avant du véhicule.

La ligne du côté du véhicule 2 indique la largeur du véhicule, incluant les rétroviseurs extérieurs.

Les rallonges 3 des lignes avant 1 et du côté 2 sont indiquées avec une ligne pointillée verte.

L'indicateur de sonar arrière se manifeste quand l'arrière du véhicule se rapproche d'un objet 4 .

MISE EN GARDE
  •  Le clignotant peut paraître comme la ligne du côté du véhicule. Cette condition est normale.
    Écran Around ViewMD Monitor (selon l'équipement)
    Lorsque le commutateur d'allumage est à la position ON (marche), appuyez sur le bouton CAMERA (caméra) ou déplacez le levier sélecteur à la position R (marche arrière) pour utiliser l'écran ...

    Différence entre la distance prévue et la distance réelle
    Reculer en montant dans une pente abrupte Lorsque le véhicule recule en montant dans une pente, les lignes guides de distance et de largeur du véhicule paraissent plus proches qu'en réalité ...
