Chevrolet Cruze: Aperçu du compartiment moteur

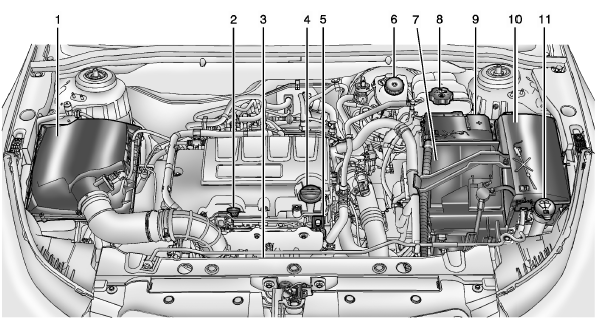

Moteur L4 1.4 l

1. Filtre à air du moteur à la page 10-19.
2. Jauge d'huile moteur. Se reporter à " Vérification de l'huile moteur " sous Huile moteur à la page 10-12.
3. Ventilateur de refroidissement du moteur (non visible). Se reporter à reporter à Circuit de refroidissement à la page 10-21.
4. Bouchon de remplissage d'huile moteur. Se reporter à " Quand ajouter de l'huile moteur " sous Huile moteur à la page 10-12.
5. Point de masse négatif (-) à distance. Se reporter à Démarrage au moyen d'une batterie auxiliaire à la page 10-96.
6. Réservoir du maître-cylindre de liquide de freins/d'embrayage.

   Se reporter à la rubrique " Liquide de freins " des sections Freins à la page 10-29 et Embrayage hydraulique à la page 10-18.

7. Batterie à la page 10-32.
8. Réservoir d'équilibre du liquide de refroidissement du moteur et bouchon de radiateur. Se reporter à Liquide de refroidissement moteur à la page 10-22.
9. Borne positive (+) éloignée. Se reporter à la rubrique Démarrage au moyen d'une batterie auxiliaire à la page 10-96.
10. Bloc-fusibles du compartiment moteur à la page 10-44.
11. Réservoir de liquide de lave-glace. Se reporter à " Ajout de liquide de lave-glace " sous Liquide de lave-glace à la page 10-29.

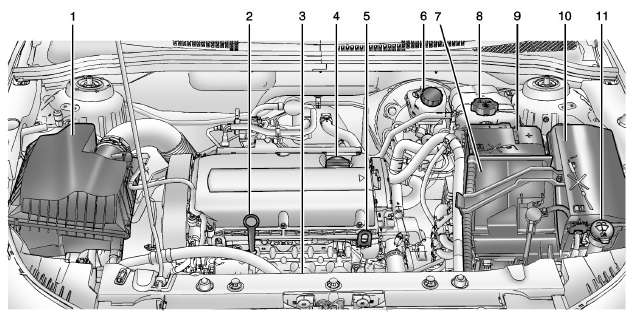

Moteur L4 1.8 L

1. Filtre à air du moteur à la page 10-19.
2. Jauge d'huile moteur. Se reporter à " Vérification de l'huile moteur " sous Huile moteur à la page 10-12.
3. Ventilateur de refroidissement du moteur (non visible). Se reporter à reporter à Circuit de refroidissement à la page 10-21.
4. Bouchon de remplissage d'huile moteur. Se reporter à " Quand ajouter de l'huile moteur " sous Huile moteur à la page 10-12.
5. Point de masse négatif (-) à distance. Se reporter à Démarrage au moyen d'une batterie auxiliaire à la page 10-96.
6. Réservoir du maître-cylindre de liquide de freins/d'embrayage.

   Se reporter à la rubrique " Liquide de freins " des sections Freins à la page 10-29 et Embrayage hydraulique à la page 10-18.

7. Batterie à la page 10-32.
8. Réservoir d'équilibre du liquide de refroidissement du moteur et bouchon de radiateur. Se reporter à Circuit de refroidissement à la page 10-21.
9. Borne positive (+) éloignée. Se reporter à la rubrique Démarrage au moyen d'une batterie auxiliaire à la page 10-96.
10. Bloc-fusibles du compartiment moteur à la page 10-44.
11. Réservoir de liquide de lave-glace. Se reporter à " Ajout de liquide de lave-glace " sous Liquide de lave-glace à la page 10-29.

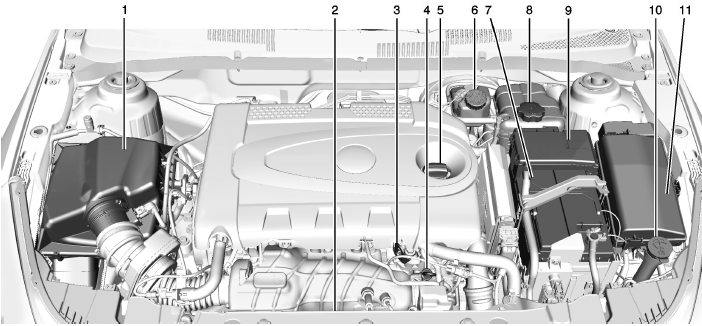

Moteur L4 2,0L

1. Filtre à air du moteur à la page 10-19.
2. Ventilateur de refroidissement du moteur (non visible). Se reporter à reporter à Circuit de refroidissement à la page 10-21.
3. Point de masse négatif (-) à distance. Se reporter à Démarrage au moyen d'une batterie auxiliaire à la page 10-96.
4. Jauge d'huile moteur. Se reporter à " Vérification de l'huile moteur " sous Huile moteur à la page 10-12.
5. Bouchon de remplissage d'huile moteur. Se reporter à " Quand ajouter de l'huile moteur " sous Huile moteur à la page 10-12.
6. Réservoir de liquide de frein. Se reporter à " Liquide de frein " à la rubrique Freins à la page 10-29.
7. Batterie à la page 10-32.
8. Réservoir d'équilibre du liquide de refroidissement du moteur et bouchon de radiateur. Se reporter à Circuit de refroidissement à la page 10-21.
9. Borne positive (+) éloignée. Se reporter à la rubrique Démarrage au moyen d'une batterie auxiliaire à la page 10-96.
10. Réservoir de liquide de lave-glace. Se reporter à " Ajout de liquide de lave-glace " sous Liquide de lave-glace à la page 10-29.
11. Bloc-fusibles du compartiment moteur à la page 10-44.
