Chevrolet Cruze: Bloc-fusibles de compartiment moteur
Pour enlever le couvercle du bloc-fusibles, presser les agrafes de fixation et les basculer.
| Attention Renverser du liquide sur des composants électriques du véhicule peut les endommager. Laisser toujours les couvercles sur les composants électriques. |

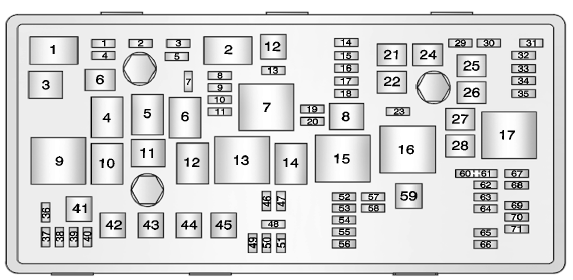

Bloc-fusibles de compartiment moteur
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.
| Mini-fusibles | Usage |
| 1. | Module de commande de la boîte de vitesses |
| 2. | Module de gestion moteur |
| 3. | Non utilisé |
| 4. | Solénoïde de mise à l'air libre |
| 5. | Allumage |
| 7. | Non utilisé |
| 8. | Injection de carburant |
| 9. | Système d'injection de carburant/ d'allumage |
| 10. | Module de gestion moteur |
| 11. | Sonde lambda |
| 13. | Solénoïde de mise à l'air libre |
| 14. | LTE |
| 15. | Essuie-glace arrière |
| 16. | Allumage/capteur de qualité d'air/ obturateur d'air |
| 17. | Allumage/sac gonflable |
| 18. | Module de commande de carburant |
| 19. | Non utilisé |
| 20. | Pompe à carburant |
| 23. | Non utilisé |
| 29. | Non utilisé |
| 30. | Système d'antiblocage des freins |
| 31. | Module confort/ commodité |
| 32. | Module confort/ commodité |
| 33. | Chauffage siège avant |
| 34. | Toit ouvrant (selon l'équipement) |
| 35. | Système Infodivertissement/ amplificateur |
| 36. | Non utilisé |
| 37. | Feux de route du côté droit |
| 38. | Feux de route du côté gauche |
| 39. | Non utilisé |
| 40. | Non utilisé |
| 46. | Ventilateur de refroidissement |
| 47. | Sonde lambda |
| 48. | Phares antibrouillard |
| 49. | Non utilisé |
| 50. | Non utilisé |
| 51. | Klaxon |
| 52. | Allumage |
| 53 | Rétroviseur à gradation automatique |
| 54. | Commutateur d'éclairage/ commande d'éclairage |
| 55. | Rabattement de rétroviseur |
| 56. | Lave-glace de pare-brise |
| 57. | Non utilisé |
| 58. | Non utilisé |
| 60. | Rétroviseur chauffant |
| 61. | Rétroviseur chauffant |
| 62. | Climatisation |
| 63. | Capteur de lunette arrière |
| 64. | Détecteur de qualité de l'air |
| 65. | Phare antibrouillard arrière |
| 66. | Lave-glace arrière |
| 67. | Module de commande de système d'alimentation en carburant |
| 68. | Non utilisé |
| 69. | Capteur de tension de batterie |
| 70. | Non utilisé |
| 71. | Non utilisé |
| Fusibles de la boîte J | Usage |
| 6. | Essuie-glace avant |
| 12. | Solénoïde de démarreur |
| 21. | Glaces arrière à commande électrique |
| 22. | Non utilisé |
| 24. | Glaces avant à commande électrique |
| 25. | Pompe électronique à dépression |
| 26. | Pompe de système de freinage antiblocage |
| 27. | Système de clé électronique/PEPS |
| 28. | Désembueur de lunette arrière |
| 41. | Non utilisé |
| 42. | Ventilateur de refroidissement K2 |
| 43. | Non utilisé |
| 44. | Non utilisé |
| 45. | Ventilateur de refroidissement K1 |
| 59. | Chauffage du carburant diesel |
| Micro-relais | Usage |
| 1. | Embrayage du climatiseur |
| 2. | Solénoïde de démarreur |
| 4. | Vitesse d'essuie-glace avant |
| 5. | Essuie-glace avant en fonction |
| 6. | Non utilisé |
| 10. | Ventilateur de refroidissement K3 |
| 12. | Ventilateur de refroidissement K3 |
| 14. | Non utilisé |
| Micro-relais U | Usage |
| 3. | Ventilateur de refroidissement K7 |
| 8. | Pompe à carburant |
| 11. | Non utilisé |
| Relais HC | Usage |
| 9. | Ventilateur de refroidissement K2 |
| 13. | Ventilateur de refroidissement K1 |
| Mini-relais | Usage |
| 7. | Allumage principal 87 |
| 15. | Allumage 15 |
| 16. | Chauffage du carburant diesel/ Pompe à air SEC |
| 17. | Désembueur de glace et de rétroviseur |
