Chevrolet Cruze: Caméra de vision arrière (RVC) - Systèmes d'assistance au conducteur - Conduite et
fonctionnement - Manuel du conducteur Chevrolet CruzeChevrolet Cruze: Caméra de vision arrière (RVC)

Ce véhicule peut être équipé du système de caméra à vision arrière (RVC). Lire entièrement cette section avant d'utiliser le système de caméra.

Le système de caméra de vision arrière est destiné à assister le conducteur lors de manoeuvres de recul en affichant une vue arrière du véhicule.

Avertissement
  • Le système RVC n'affiche pas les enfants, les piétons, les cyclistes, les animaux ou tout autre objet situé en dehors du champ de vision de la caméra, sous le pare-chocs ou sous le véhicule.

    Les distances perçues peuvent être différentes des distance réelles. Ne pas reculer en utilisant uniquement l'écran du RVC lors de manoeuvres de recul longues et à vitesse élevée ou dans des endroits où il existe une possibilité de trafic transversal.

    Ne pas agir avec prudence avant de reculer peut causer des blessures graves, voire mortelles, ou des dégâts au véhicule.

  • Toujours regarder derrière et autour du véhicule avant de reculer.

Une image s'affiche sur l'écran d'infodivertissement lorsque l'on sélectionne la marche arrière (R).

L'écran d'infodivertissement revient à l'affichage précédent après 10 secondes environ lorsque l'on sort de la marche arrière (R).

Pour revenir plus rapidement à l'écran précédent, utiliser l'une des manières suivantes :

  • Appuyer sur une touche non programmable du système infodivertissement.
  • Passer en position de stationnement (P).
  • Atteindre la vitesse de 8 km/h (5 mi/h).

Activer ou désactiver le système de caméra de vision arrière

Pour activer ou désactiver le système RVC :

  1. Passer en position de stationnement (P).
  2. Appuyer le bouton CONFIG pour saisir les options du menu de configuration.
  3. Sélectionner Affichage.
  4. Sélectionner Options de caméra arrière.
  5. Sélectionner Caméra.

    Lorsqu'une coche apparaît à côté de l'option Caméra, le système RVC est activé.

Symboles

Le système de la caméra à vision arrière (RVC) peut afficher des symboles de mise en garde sur l'écran d'infodivertissement lors de l'utilisation de la RVC. L'aide ultrasonique au stationnement arrière (URPA) ne doit pas être désactivée pour utiliser les pictogrammes d'avertissement.

Si l'URPA a été désactivée et que les pictogrammes ont été activés, le message d'erreur au sujet des pictogrammes d'aide au stationnement arrière indisponibles peut s'afficher.

Les pictogrammes s'affichent et peuvent couvrir un objet pendant l'utilisation de l'écran d'infodivertissement lorsqu'un objet est détecté par le système URPA.

Pour activer ou désactiver les symboles :

  1. Passer en position de stationnement (P).
  2. Appuyer le bouton CONFIG pour saisir les options du menu de configuration.
  3. Sélectionner Affichage.
  4. Sélectionner Options de caméra arrière.
  5. Sélectionner Symboles.

    Lorsqu'un crochet apparaît à côté de l'option Symboles, les symboles apparaissent.

Alerte de circulation transversale arrière (Rear Cross Traffic Alert/RCTA)

Sur les véhicules dotés de l'alerte de circulation transversale arrière (RCTA), un triangle d'avertissement avec une flèche vers la gauche ou vers la droite peut également s'afficher sur l'écran de la RVC pour signaler des véhicules venant sur la gauche ou sur la droite. Trois bips sonores retentissent de la gauche ou de la droite. Ce système détecte des objets arrivant derrière le véhicule, jusqu'à 20 m (65 pi) sur la gauche ou sur la droite. Le système RCTA ne fonctionne pas correctement si de la glace, de la neige, de la boue ou quelque chose d'autre s'accumule sur les capteurs des pare-chocs arrière.

La prudence est de rigueur en marche arrière en tractant une remorque car les zones de détection RCTA qui s'étendent vers l'extérieur à partir de l'arrière de votre véhicule ne dépassent pas la remorque.

Sur certains véhicules, le système RCTA peut être activé ou désactivé via le système infodivertissement :

  1. Passer en position de stationnement (P).
  2. Appuyer le bouton CONFIG pour saisir les options du menu de configuration.
  3. Sélectionner Affichage.
  4. Sélectionner Options de caméra arrière.
  5. Sélectionner l'Alerte de circulation transversale arrière.

    Lorsqu'une coche apparaît à côté de l'option d'alerte de circulation transversale arrière, cette fonction est activée.

Directives

Le système RVC peut présenter une ligne directrice en surimpression qui permet au conducteur d'aligner son véhicule lorsqu'il effectue une marche arrière dans une place de stationnement.

Pour activer ou désactiver les directives :

  1. Passer en position de stationnement (P).
  2. Appuyer le bouton CONFIG pour saisir les options du menu de configuration.
  3. Sélectionner Affichage.
  4. Sélectionner Options de caméra arrière.
  5. Sélectionner Guidelines (directives). Lorsqu'un crochet apparaît à côté de l'option Guidelines, les directives apparaissent à l'écran.

Messages d'erreur de la caméra de vision arrière

SERVICE REAR VISION CAMERA SYSTEM (réparer le système de caméra de vision arrière): Ce message peut s'afficher lorsque le système ne fonctionne pas correctement.

Consulter votre concessionnaire en cas de tout autre problème ou si un problème persiste.

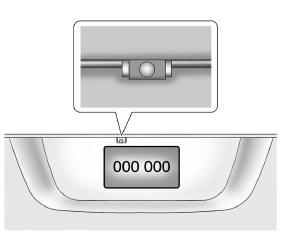

Emplacement de la caméra de vision arrière

La caméra est située au-dessus de


La caméra est située au-dessus de la plaque d'immatriculation.

La zone affichée par la caméra est limitée. L'écran n'affiche pas les objets qui se trouvent à proximité d'un des coins ou sous le pare-chocs et peut varier selon l'orientation du véhicule ou les conditions de la route. Les images affichées peuvent être plus proches ou plus éloignées qu'en apparence.

Les illustrations suivantes présentent le champ de vision que procure la caméra.


  1. Vue affichée par la caméra.


  1. Vue affichée par la caméra.
  2. Coin du pare-chocs arrière.

Si le système semble ne pas fonctionner correctement

Le système de caméra de vision arrière peut ne pas fonctionner correctement ou ne pas afficher une image nette si :

  • Le RVC est désactivé. Se reporter à " Activation ou désactivation du système de caméra de vision arrière " plus haut dans cette section.
  • Il fait sombre.
  • Le soleil ou le faisceau des phares illumine directement la lentille de la caméra.
  • De la glace, de la neige, de la boue ou autre s'accumulent sur la lentille de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer à l'aide d'un chiffon doux.
  • Si l'arrière du véhicule se trouve pris dans un accident, la position et l'angle de montage de la caméra peuvent varier ou la caméra peut être touchée.

    S'assurer de faire vérifier la caméra ainsi que sa position et son angle de montage par votre concessionnaire.
